Hộp Số Giảm Tốc Cycloid Cyclo, Giá Motor Giảm Tốc Cyclo, Giảm Tốc Hành Tinh, Hộp Số Giảm Tốc Cycloid

1.Hộp Số Giảm Tốc Cycloid Cyclo Là Gì?

Hộp Số Giảm Tốc Cycloid Cyclo hay hộp giảm tốc Cycloid là hộp số giảm tốc bánh răng được thiết kế giảm tốc bằng bi hoặc bằng bánh răng xoắn với chức năng giảm tốc độ vòng quay của motor điện để tạo lực momen xoắn lớn.

Hộp số Cycloid được lắp với động cơ Motor giảm tốc Cyclo gắn với hộp số series B hoặc X như:

– Series B mã hàng mặt bích gồm các mã: BWD1, BWD2, BWD3, BWD4, BWD5, BWD6, XLD5, XLD6, XLD7, XLD8,…

– Series X mã hàng chân đế gồm các mã: XWD2, XWD3, XWD4, XWD5, XWD6, XWD7, BWD3, BWD4, BWD2, XWD9…

(Ngoài ra các kí hiệu: XWD trong đó W nghĩa là Cycloid có chân đế D và động cơ đi kèm; BLD trong đó L có mặt bích Giảm tốc cycloid 1 cấp và X8 trở lên là mặt bích Giảm tốc cycloid 2 cấp).

Giảm tốc Cyclo thường dùng công suất từ 0.37 -55 (kw), kích thước đường kính trục là từ 50 đến 110 (mm), tỉ số truyền Cyclo 1 cấp là i= 7, 11, 17, 23, 29, 35, 43, 59, 71, 87, tỉ số truyền Cyclo 2 cấp i= 121, 187, 289, 391, 473, 595, 731, 841, 1003.

2.Cấu Tạo Của Hộp Số Giảm Tốc Cycloid Cyclo

Hộp Số Giảm Tốc Cycloid có dòng 1 cấp và dòng 2 cấp nên có cấu tạo khác nhau, cụ thể như sau:

– Cấu tạo hộp số 1 cấp bao gồm: trục ra, trục vào, bi đũa, chân đế, bánh răng, mặt gang ổ bi, cánh quạt, với tỉ số truyền i= 71, 87, 7, 11, 17, 35, 43, 59, 23, 29.

– Cấu tạo hộp số 2 cấp bao gồm 2 hộp giảm tốc chân đế hoặc mặt bích ghép lại với nhau, sử dụng tỉ số truyền i= 841, 1003, 121, 187, 473, 595, 731, 289, 391.

Hộp số giảm tốc Cycloid hoạt động theo nguyên lý kết hợp giữa truyền động đĩa và bạc đạn lệch tâm với các con lăn roller để tạo nên bộ động cơ. Điều này làm cho mô tơ hoạt động nhẹ nhàng, êm, tránh hao mòn do ma sát tạo ra.

3. Nguyên lý hoạt động Hộp Số Giảm Tốc Cycloid Cyclo

Hộp số giảm tốc Cycloid hoạt động theo nguyên lý của động cơ bánh răng cycloid để cung cấp tỷ số truyền cao (thường là 100: 1 hoặc cao hơn) với độ cứng xoắn momen đầu ra lớn, khả năng chịu tải sốc tốt, phản ứng dữ dội ổn định trong suốt vòng đời của hộp số và độ mài mòn thấp.

Động cơ không sử dụng bánh răng trục mà sử dụng một sự sắp xếp của cam lệch tâm chuyển một bánh xích lô bên trong của hộp giảm tốc, tức là theo nguyên tắc bao gồm một trục đầu vào được gắn lệch tâm với bộ phận truyền động hoặc ổ trục, dẫn động đĩa cycloid theo chuyển động lệch tâm. Khi đĩa quay, các thùy của đĩa cycloid hoạt động giống như răng và ăn khớp với các chốt trên bánh răng đứng yên. Đĩa cycloi cũng có các chốt con lăn nhô ra khỏi đĩa và các chốt này gắn vào đĩa đầu ra để truyền chuyển động đến trục đầu ra.

Khi đĩa quay, các thùy của đĩa cycloi hoạt động giống như răng và ăn khớp với các chốt trên bánh răng đứng yên. Đĩa cycloi cũng có các chốt con lăn nhô ra khỏi đĩa và các chốt này gắn vào đĩa đầu ra để truyền chuyển động đến trục đầu ra.

Số thùy (răng) trên đĩa cycloi thấp hơn số chốt (răng) trên bánh răng vành khuyên, giúp giảm tốc độ và nhân mô-men xoắn. Để tránh “lắc lư” trục đầu ra, các chốt con lăn nối với đĩa đầu ra được lắp vào các lỗ lớn hơn một chút so với đường kính chốt. Một đĩa cycloid duy nhất chịu các lực không cân bằng, có thể được bù bằng cách sử dụng đĩa cycloid thứ hai, lệch 180 độ so với đĩa thứ nhất.

4. Phân Loại Hộp Giảm Tốc cycloid

Hộp giảm tốc Cycloid được phân loại theo kiểu dáng lắp đặt mặt bích, chân đế (bao gồm 1 cấp và 2 cấp) và theo loại ứng dụng (cốt vào là trục dương, Đặc Chủng, Khuấy Trộn).

– Hộp số Giảm Tốc Cyclo Loại Chân Đế: Loại chân đế dòng Cycloid thông dụng nhất với các hộp số mã BWD và XWD gắn vào đầu giảm tốc. Trong đó loại 1 cấp mã hộp số XWD1 – XWD10 Hoặc BWD0 – BWD7 sử dụng tỉ số truyền i (Ratio) =từ 9 – 87.

– Hộp Số Giảm tốc Cycloid loại Mặt Bích: Loại mặt bích dòng Cycloid bao gồm các hộp số mã hàng BLD và XLD: XLD2, XLD3, XLD4, XLD5, XLD6,  BLD1, BLD2, BLD3, BLD4, BLD5, BLD6.

Ngoài ra các loại hộp số Cycloid theo ứng dụng như: Motor Giảm Tốc Cycloi Khuấy Trộn, Giảm Tốc Cycloid Trục Vào Là Trục Đặc Cốt Dương, Hộp Số Giảm Tốc Cycloid Đặc Chủng.

Cách lựa chọn sản phẩm Cycloid dựa theo mẫu loại được phân như trên hoặc quý khách có thể lựa chọn theo: ứng với mã hàng hộp số cyclo, dựa vào đường kính trục, Lực momen hộp số cyclo cycloid Nm, tỉ số truyền lớn.

5. Ứng dụng hộp giảm tốc Cyclo

Hộp Số Giảm Tốc Cycloid Cyclo nằm trong số dòng hộp giảm tốc thông dụng nhất trên thị trường Việt Nam với mức độ sử dụng hàng năm rất nhiều. Điều này có nghĩa nhu cầu ứng dụng cao trong đời sống công nghiệp, cơ khí.

Các ứng dụng phổ biến của giảm tốc Cycloid Cyclo như là:

– Ứng dụng trong khai thác khoáng sản, dầu mỏ, quặng, khuấy xăng dầu

– Ứng dụng trong môi trường tải nặng như: nâng tời, gàu tải, xây dựng, cơ khí, cầu trục

– Sử dụng trong môi trường tải trung như: máy trộn bê tông, làm băng tải, băng truyền, động cơ biến tần để luyện kim, đúc vỏ máy, ngành cao su, gỗ, nhựa, than…

Các ứng dụng của mỗi mẫu loại, kiểu lắp sẽ tương ứng khác nhau, vì vậy để lựa chọn chính xác quý khách liên hệ vào số ☎️ 0916 854 952 để tư vấn báo giá cụ thể hơn.

Mua Hộp Số Giảm Tốc Cycloid Cyclo Tại Đại Kinh Nam

Đại Kinh Nam là đơn vị phân phối hàng đầu các sản phẩm mô tơ giảm tốc, hộp số giảm tốc, động cơ giảm tốc, trong đó dòng Hộp Số Giảm Tốc Cycloid Cyclo được chúng tôi cung cấp cho khách hàng toàn quốc với kinh nghiệm hơn 15 trên thị trường.

Mua sản phẩm tại Đại Kinh Nam quý khách hàng sẽ được tư vấn kỹ càng, nhiệt tình từ nhân viên chuyên môn cao, kỹ thuật viên nhiều năm kinh nghiệm. Ưu đãi giá rẻ hơn so với các nhà phân phối khác, chính sách bảo hành, hợp đồng mua bán rõ ràng, đầy đủ mẫu loại quý khách lựa chọn.

Liên hệ:☎️ 0916 854 952 (Viber/Zalo) Địa chỉ liên hệ: 187X/1 Đường ĐT743 KP.1A, P. An Phú TX. Thuận An, Bình Dương

Công ty Đại Kinh Nam phân phối Hộp Số Giảm Tốc Cycloid Cyclo⭐_⭐_⭐ Hộp Số Cycloid Cyclo ✚ Các Loại Hộp Giảm Tốc Cyclo ✅✅ Hàng Nhập Khẩu Chính Hãng 100%Số 1️⃣【 Toàn Quốc】. ➤ Đơn Vị Uy Tín Hàng Đầu Việt Nam❤️Bán Đầy Đủ Hộp Số Mô Tơ Cycloid Cyclo【Địa Chỉ】Cung Cấp Hộp Giảm Tốc Cycloid Cyclo Số🥇 Từ Bắc Vào Nam☎ 091 695 49 52 ✔️Đại Kinh Nam ☎️ Hotline: 091 695 49 52 (Zalo) VẪN CHUYỂN MIỄN PHÍ TẬN NƠI – BẢO HÀNH UY TÍN – CÓ VAT.

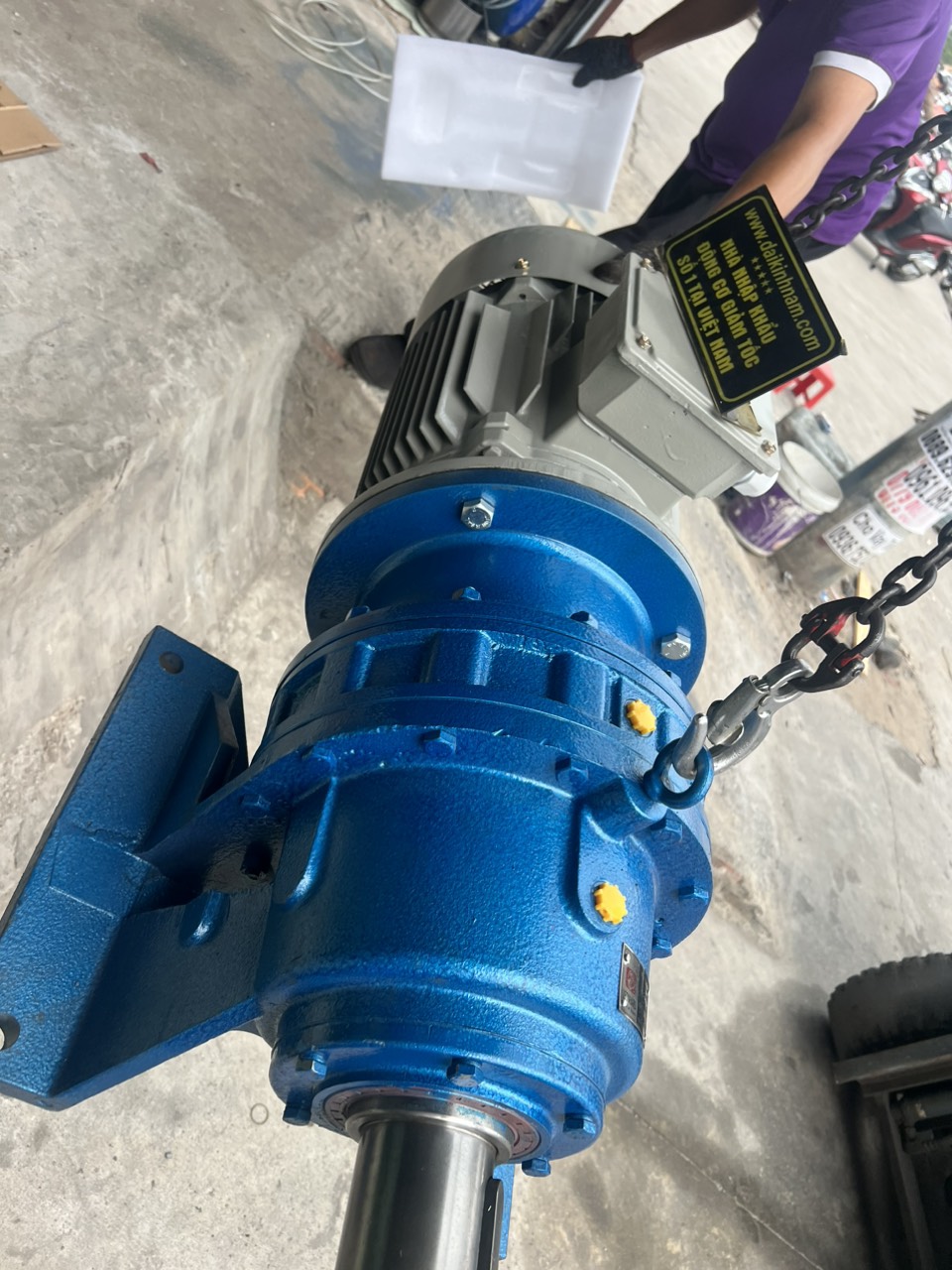

==> Xem Video mô tả về Hộp Số Giảm Tốc Cycloid Cyclo Đại Kinh Nam cung cấp cho khách hàng dưới đây:
